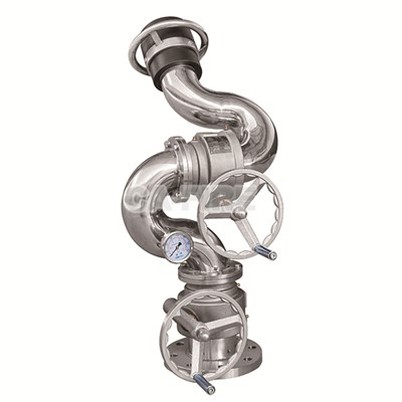

مانیتور دستی آتش

هنگامی که جعبه های مقوایی روی قفسه ها آتش می گیرند و درجه حرارت به 68 درجه می رسد (آستانه تعیین شده توسط سنسور دما) یا غلظت دود از حد مجاز (حسگر دود) فراتر می رود، سیستم اعلام حریق بلافاصله یک هشدار صوتی و تصویری صادر می کند و همزمان "فرمان جستجو" را به توپ های آب آتش خودکار ارسال می کند. آشکارساز مادون قرمز تعبیه شده در توپ های آب یک اسکن افقی 360 درجه را آغاز می کند و آشکارساز فرابنفش به شناسایی ویژگی های شعله ها کمک می کند (برای جلوگیری از قضاوت نادرست نورها و تجهیزات دمای بالا) و در عرض 10 ثانیه، محل منبع آتش قفل می شود (به عنوان مثال، لایه میانی قفسه سوم).

پس از دریافت مختصات منبع آتش، توپ آب توسط موتور رانده می شود تا به صورت افقی به سمت منبع آتش بچرخد. زاویه ارتفاع روی 45 درجه تنظیم می شود (محاسبه بر اساس ارتفاع قفسه)، و نازل به سمت مرکز منبع آتش نشانی - در این نقطه قرار می گیرد، پمپ آتش نشانی سیستم به طور همزمان فعال می شود و فشار شبکه خط لوله تا 0.8{4}1.2 مگاپاسکال برای افزایش طول پرتوها افزایش می یابد.

هنگامی که فشار به حد استاندارد برسد، توپ های آب به طور خودکار دریچه ها را باز می کنند و آب ستونی را با دبی بالای 30-50 لیتر در ثانیه می پاشند (آب ستونی دارای نیروی ضربه قوی است و می تواند به شکاف های بین قفسه ها نفوذ کند تا مستقیماً منبع آتش را هدف قرار دهد). این سمپاشی مداوم آتش را خاموش می کند. اگر آتش به قفسه‌های مجاور سرایت کند، توپ‌های آب اطراف از سیستم پیوندی برای اسکن متوالی استفاده می‌کنند و یک "پاشش متقاطع" برای پوشاندن منطقه آتش‌سوزی و جلوگیری از شکستن آتش از منطقه پیشگیری از آتش‌سوزی تشکیل می‌دهند.

هنگامی که شعله ها خاموش می شوند، آشکارساز قادر به تشخیص سیگنال های مادون قرمز/فرابنفش نیست. سیستم قبل از بستن شیر، متوقف کردن پمپ آب، و باعث می‌شود که توپ آب به طور خودکار بچرخد و به حالت آماده به کار اولیه خود بازگردد، 30 ثانیه تأخیر می‌کند (برای تأیید عدم احتراق مجدد). در همان زمان، سیگنال "اطفاء حریق" را به اتاق کنترل آتش می فرستد.
